AMC-750射出機控制系統標準配備表 ：
|
品 名
|
說 明
|
數 量
|
| 1. AMB-16 |
主機
|
1
|
| 2. AIO-16 |
輸入及輸出
|
1
|
| 3. AAD-42 |
壓力流量
|
1
|
| 4. ATR-10 |
溫度控制
|
1
|
| 5. GM-500 |
LCD 面板
|
1
|
| 6. APS-500 |
電源供應器
|
1
|
| 7. NL-306B |
變壓器(一)
|
1
|
| 8. 16P-LINE |
16P 排線
|
3
|
| 9. 4P-LINE |
4P 延長線
|
1
|
AMC-750 射出機控制系統特性規格表 ：
一. 一般規格:
| 電源輸入 |
AC 220V (±10 % ) |
| 操作溫度 |
0°∼ 50°C |
| 存放溫度 |
-10°∼ 70°C |
| 溼 度 |
45% ∼ 85% |
| 可變電阻 |
單圈 180°* 2 18圈180°* 8 |
| 雜訊防止能力 |
1000V， 1us |
| 隔離阻抗 |
AC 1500V |
| 絕緣阻抗 |
20 MΩ |
| 尺 寸 |
參考各單體尺寸 |
| 重 量 |
參考各單體重量 |
二. 功能規格:
A) .主系統
| 程式系統 |
可程式儲存系統 (EPROM) |
| 掃描時間 |
6 ms |
| 操作程序數 |
可程式規劃控制. |
| 程式容量 |
512 K BYTE (MAX) |
| 程式語言 |
組合語言(assemble) |
| 程式步階數 |
不限制 |
| 記憶裝置 |
32K BYTE(MAX) |
| 模組記憶 |
60 組或 140 組 (選購) |
| 內部繼電器 |
可程式規劃控制.不限組數 |
| 內部計時器 |
可程式規劃控制.不限組數 |
| 外部計時器 |
可程式規劃控制 |
| 外部計數器 |
可程式規劃控制. |
| 內部計數器 |
可程式規劃控制.不限組數 |
| 電源監視 |
CPU 5V WATCH DOG 功能. |
B) 1. 操作面板單體 (GM-700)
B) 2. 輸入、輸出單體 (AMB-16)
| 輸入點數 |
16 點 |
| 輸入電壓 |
24 VDC |
| 輸入電流 |
每點限流 10 mA DC |
| 輸出點數 |
16 點 (14 晶體， 2 RELAY ) |
| 輸出電壓 |
28 VDC |
| 輸出電流 |
連續負載電流2A, (瞬間電流5A) |
| 操作電壓 |
24 ∼ 30 VDC |
| 隔離線路 |
輸入、輸出光藕合隔離 |
| 指示燈 |
輸入、輸出 各 16點 LED 燈顯示 |
| 電源輸入 |
DC 5V, +12V, -12V |
| 重 量 |
900 g |
| 尺 寸 |
178 * 120 * 40 |

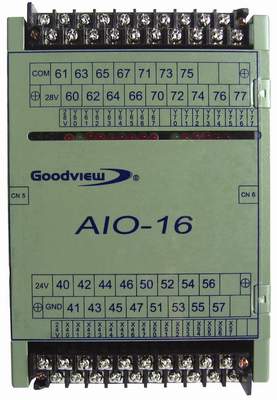

B) 2-1. 輸入、輸出單體 (AIO-16)
| 輸入點數 |
16 點 |
| 輸入電壓 |
24 VDC |
| 輸入電流 |
每點限流 10 mA DC |
| 輸出點數 |
16點, 電晶體 |
| 輸出電壓 |
28 VDC |
| 輸出電流 |
連續負載電流2A, (瞬間電流5A) |
| 操作電壓 |
24 ∼ 30 VDC |
| 隔離線路 |
輸入、輸出光藕合隔離 |
| 指示燈 |
輸入、輸出 各 16點 LED 燈顯示 |
| 連接方式 |
16P 排線 |
| 重 量 |
900 g |
| 尺寸 |
178 * 120 * 40mm |

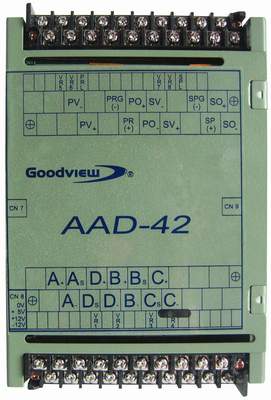

B) 3. 數位 / 類比轉換單體 (AAD-42)
| D/A輸出通道 |
2 組 |
| D/A壓力輸出 |
0 ∼ 10 VDC ，(EFBG 10Ω) |
| D/A流量輸出 |
0 ∼ 30 VDC ，(EFBG 40Ω) |
| D/A輸出比例 |
壓力 1 : 1 、流量 100% 輸出 |
| D/A輸出頻率 |
200 Hz (可依照 EFBG 規格修改) |
| D/A解析度 |
8 bit , 1/256 |
| A/D輸入通道 |
4 組 (可接電子尺及壓力 SENSOR) |
| A/D輸入電壓 |
0 ∼ 10 VDC |
| A/D解析度 |
12 bit 1/4096 |
| 指示燈 |
輸入、輸出 各 16點 LED 燈顯示 |
| 連接方式 |
16P 排線 |
| 重 量 |
900 g |
| 尺寸 |
178 * 120 * 40mm |

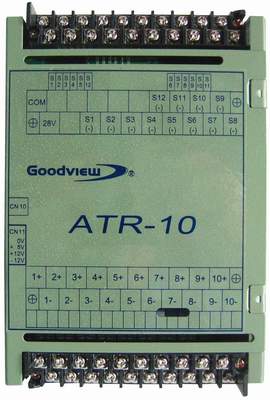

B) 5. 溫度控制單體 (ATR-10)
| 輸入通道 |
10段 |
| 輸入型式 |
K 型 感溫線 |
| 溫度範圍 |
0 ∼ 399°C |
| 控制方式 |
PID + 自動調整 |
| 警報類別 |
油溫過高、過低、輸入斷線 |
| 輸出點數 |
10 點(段)控制 SSR 輸出 + 2 點比例輸出 |
| 指示燈 |
12 點 LED 輸出燈 + 1 點 RUN 機顯示燈 |
| 連接方式 |
16 PIN 排線 |
| 重 量 |
750 g |
| 尺 寸 |
178 * 120 * 40mm |

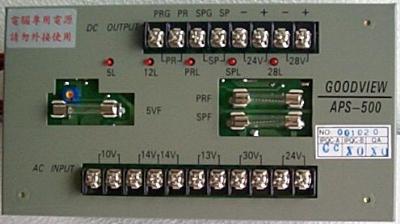

B) 6. 電源供應器 (APS-500)
| AC 輸入電源 |
AC 10，14，14，30，22V |
| DC 輸出電源 |
7 組 |
| 電腦電源 |
+5 VDC 2A |
| 電腦電源 |
+12 VDC 0.5A |
| 電腦電源 |
-12 VDC 0.5A |
| 壓力輸出電源 |
30 VDC 1A |
| 流量輸出電源 |
30 VDC 1A |
| 輸入點電源 |
24 VDC 1.5A |
| 輸出點電源 |
28 VDC 10A |
| 輸出指示燈 |
5 個 LED 顯示 |
| 連接方式 |
外部端子台 & 4 P CABLE 線 4 組 |
| 尺 寸 |
160 * 120 * 110 |
| 重 量 |
1.6 KG |

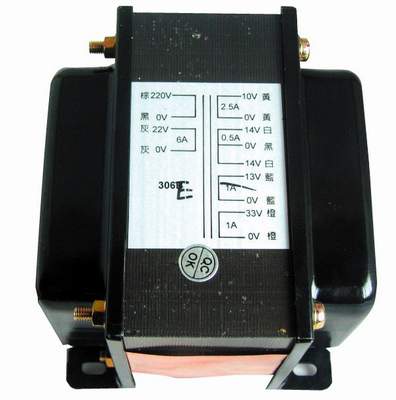

B) 7. 變壓器(一) :
| 輸入電壓 |
AC 220V |
| 輸出電壓 |
AC 10，14，14，13，30，22V 共 六 組 |
| 尺 寸 |
120 * 110 * 100 |
| 重 量 |
5 KG |
B) 8. 變壓器(二) :
| 輸入電壓 |
AC 220V |
| 輸出電壓 |
AC 11,22 V 共 二 組 |
| 尺 寸 |
90 * 63 * 58 |
| 重 量 |
950 g |
|
